LDP型單梁橋式起重機產品簡介：

LDP型電動單梁橋式起重機（以下簡稱偏軌式單梁起重機）是按標準JB/T1306-94設計制造的，與CDI、MDI等形式的電動葫蘆配套使用，成為一種有軌運行的輕小型起重機，其適用起重量為1-10t，適用跨度為10.5-25.5米工作環境溫度在—25—+40℃范圍內，主要特點是與LD型的結構上有區別，LDP型的電動葫蘆安置在起重機主梁上方，而LD型起重機的電動葫蘆則懸掛在起重機主梁下方，其主要的作用是高性價比的基礎上提升起重機的起升高度，在更拮據的空間里發揮最大的起吊高度。

為方便用戶，設有地面和操縱室兩種操縱形式，操縱室又設有端面及側面開門兩種形式，以供用戶選擇使用。

本產品為一般用途的偏軌式單梁起重機，多用于吊運管裝細長形物狀等場所，其結構特點如下：

本產品規格表示方法如如下：

（1）地面操縱

例：起重量：10t，跨度：22.5m，工作級別：A3

表示方法：LDP10-22.5A3D，JB/T1306-94

（2）操縱室操縱

例：起重量：10t，跨度：22.5m，工作級別：A3

表示方法：LDP10-22.5A3S，JB/T1306-94

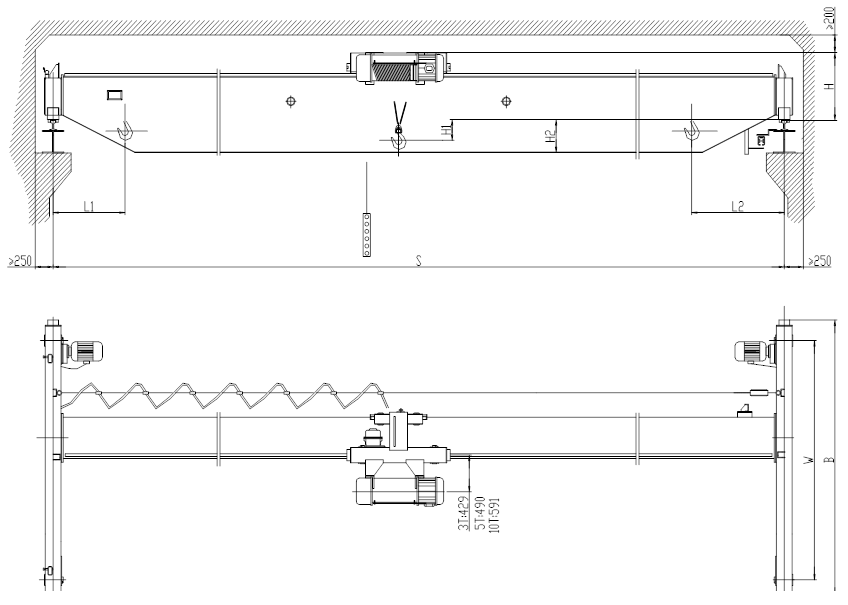

LDP型電動單梁起重機主要尺寸圖紙：

LDP型電動單梁起重機主要技術參數：

起重量Cap(t)		3
跨度Span(m)		10.5	13.5	16.5	19.5	22.5	25.5
工作制度Duty		A3-A5
起升高度LiftingHeight		6、9、12m(標準起升高度為6m)
起升速度LiftingSpeed		8,8/0.8m/min(標準起升速度為8m/min)
小車運行速度Travelling		20、30m/min(標準小車運行速度為20m/min)
起重機運行速度Travelling		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式Worktype		地控、遙控
電源PowetSupply		3AC,380V,50HZ
裝機容量Chiefvolume		8.3KW
薦用軌道CraneRail		P15、P18、P22
主要尺寸(mm) MainDimension	H	780		870		923
	H1	110		17		-36
	H2	49	149	199	199	350	450
	K	2500		3000		3500
	B	3000		3500		4000
	L1	850
	L2	850
最大輪壓(KN)Max.Wheelloading		25.6	25.8	26.6	28.8	33.4	35.8
起重機總重(t)Totalweight		2.91	3.43	4.2	4.96	6.23	7.2

起重量Cap(t)		5
跨度Span(m)		10.5	13.5	16.5	19.5	22.5	25.5
工作制度Duty		A3-A5
起升高度LiftingHeight		6、9、12m(標準起升高度為6m)
起升速度LiftingSpeed		8,8/0.8m/min(標準起升速度為8m/min)
小車運行速度Travelling		20、30m/min(標準小車運行速度為20m/min)
起重機運行速度Travelling		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式Worktype		地控、遙控
電源PowetSupply		3AC,380V,50HZ
裝機容量Chiefvolume		12.1KW
薦用軌道CraneRail		P18、P22、P24
主要尺寸(mm) MainDimension	H	790			863	980
	H1	50			-10	-57
	H2	100	200	250	350	450	600
	K	2500		3000		3500
	B	3000		3500		4000
	L1	900
	L2	900
最大輪壓(KN)Max.Wheelloading		38.6	38.8	40.2	41.4	43.2	47.5
起重機總重(t)Totalweight		3.4	4.04	4.65	5.75	6.61	7.8

起重量Cap(t)		10
跨度Span(m)		10.5	13.5	16.5	19.5	22.5	25.5
工作制度Duty		A3-A5
起升高度LiftingHeight		6、9、12m(標準起升高度為6m)
起升速度LiftingSpeed		7,7/0.7m/min(標準起升速度為7m/min)
小車運行速度Travelling		20、30m/min(標準小車運行速度為20m/min)
起重機運行速度Travelling		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式Worktype		地控、遙控
電源PowetSupply		3AC,380V,50HZ
裝機容量Chiefvolume		19KW
薦用軌道CraneRail		P24、P38
主要尺寸(mm)	H	950		980		1016	1080
MainDimension	H1	0		-17		-66	-130
	H2	162	252	352	372	472	622
	K	2500		3000		3500
	B	3000		3500		4000
	L1	1200
	L2	1200
最大輪壓(KN)Max.Wheelloading		65.4	64.7	66.6	70.8	73.1	78.7
起重機總重(t)Totalweight		4.54	5.3	6.05	7.01	8.3	9.6
