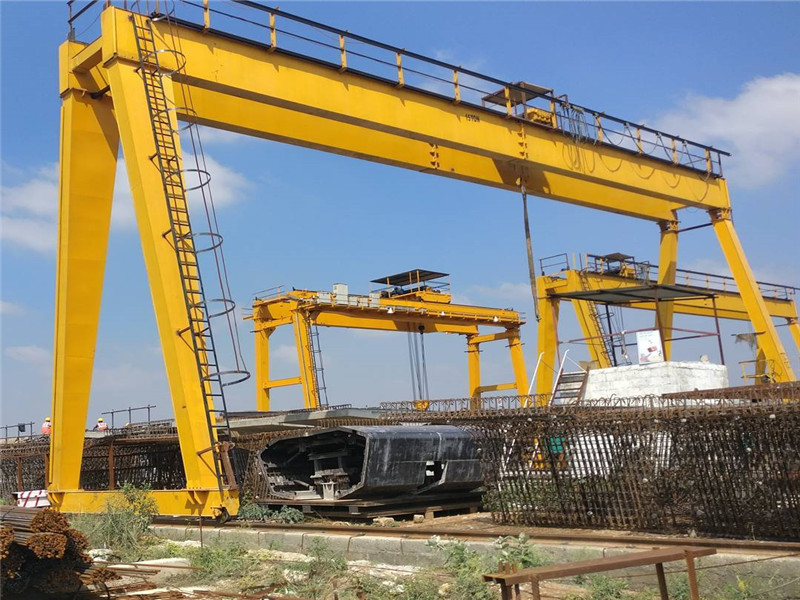

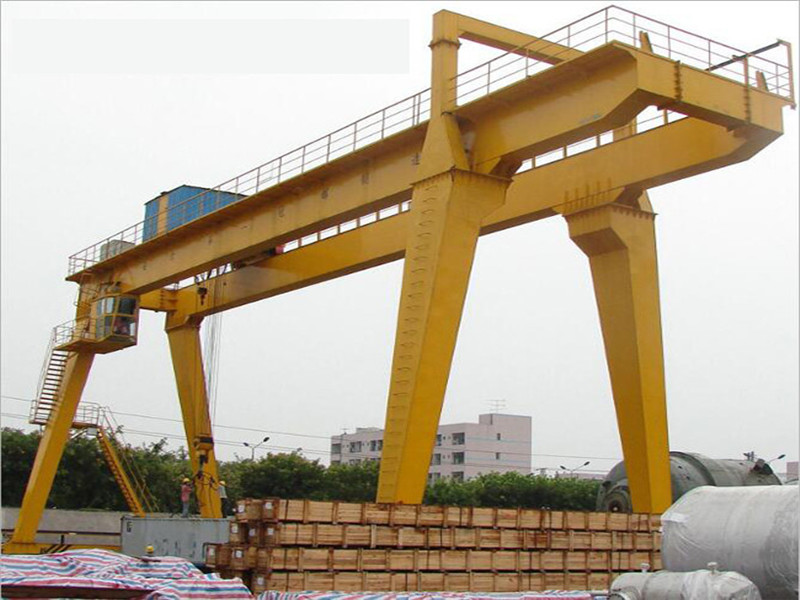

MG型通用門式起重機

MG型通用門式起重機屬雙主梁通用門式起重機，也稱A型雙梁門吊，由橋架、大車運行機構、小車、電氣設備等部分構成。本起重機是按照GB/T14406-1993《通用門式起重機》設計制造，常用起重量10～50t，工作環境為－20～＋40℃，工作級別A5、A6兩種。本起重機小車導電采用軟纜導電，大車采用滑觸線或電纜卷筒方式供電，操縱方式有地面控制、操縱室控制、遙控三種形式供用戶選擇。標準操縱方式為室控，全部機構均在司機室操縱并有防雨設備。適用于露天倉庫、貨（料）場、鐵路車站、港口碼頭各種物料的裝卸和搬運工作。本起重機特點：橋架采用箱形雙梁焊接結構，起重機運行平穩，抗風性能好，各機構均設有安全保護裝置。缺點：貨期長、價格相對較高。

本產品規格表示方法如如下：

（1）地面操縱

例：起重量：20/5t，跨度：22.5m，工作級別：A5

表示方法：MG20/5-22.5 A5DY

（2）操縱室操縱

例：起重量：50/5t，跨度：28.5m，工作級別：A5

表示方法：MG50/5-28.5A5SY

MG型通用門式起重機主要尺寸圖紙：

起重量Cap(t)			10				20/5
工作制度Duty			A5
跨度Span(m)			18	22	26	30	18	22	26	30
最大起升高度(m)		主鉤	10				10
Max.LiftingHeight		副鉤					11
速度(m/min)	起升	主鉤	8.52				9.82
Speed	Hoisting	副鉤					15.4
	小車運行Traversing		42.7				39.76
	大車運行Traversing		37.8				37.6
電動機型號	起升	主鉤	YZR180L-6/15				YZR250M1-6/37
Motor	Hoisting	副鉤					YZR180L-6/15
	小車運行Traversing		YZR132M1-6/2.2				YZR132M2-6/3.7
	大車運行Traversing		YZR160M2-6/2X7.5		YZR160L-/2X11		YZR160M2-6/2X7.5		YZR160L-/2X11
主要尺寸(mm) MainDimension		S1	5000	6000	7000	8000	4900	5900	6900	7900
		S2	5000	6000	7000	8000	5200	6200	7200	8200
		C					836
		L	32000	38000	45000	51000	32000	38000	45000	51000
		L1	7000	8000	9500	10500	7000	8000	9000	10000
		L2	7000	8000	9500	10500	7000	8000	9000	10000
		L3	6403	7403	8403	9403	6403	7403	8403	9403
		H1	13694	13814	13964	14120	13916	13966	14020	14120
		H2	10245	10445	10575	10741	10155	10205	10259	10309
		H3	11295	11495	11625	11791	11503	11553	11607	11657
		W	8000				8000
		B	9712				10658
重量(t)	小車重量Trolleyweight		3.4				7.6
weight	起重機總重Totalweight		49.9	54.7	66.5	73.94	75.1	81	88.5	94.8
最大輪壓(KN)Max.Wheelloading			220	236	263	280	206	213	223	232
薦用鋼軌(Kg/m)RailRecommended			38,43,50
電源PowerSupply			3AC380V50HZ

起重量Cap(t)			32/10				50/10
工作制度Duty			A5-A6
跨度Span(m)			18	22	26	30	18	22	26	30
最大起升高度(m)		主鉤	10				10
Max.LiftingHeight		副鉤	11				11
速度(m/min)	起升	主鉤	7.49				6.66
Speed	Hoisting	副鉤	15.4				13.2
電動機型號 Motor	小車運行Traversing		38.15				38.5
	大車運行Traversing		32.3				37.6
	起升	主鉤	YZR280S-8/45				YZR315S-10/55
	Hoisting	副鉤	YZR180L-6/15				YZR225M-6/30
	小車運行Traversing		YZR160M1-6/5.5				YZR160M2-6/7.5
	大車運行Traversing		YZR160L-8/4X7.5		YZR180L-8/4X11		YZR160L-8/4X7.5		YZR180L-8/4X11
主要尺寸(mm) MainDimension		S1	4600	5600	6600	7600	4900	5900	6900	7900
		S2	4900	5900	6900	7900	5200	6200	7200	8200
		C	988				1071
		L	32000	38000	45000	51000	32000	38000	46000	52500
		L1	7000	8000	9000	10000	7000	8000	9000	10000
		L2	7000	8000	9000	10000	7000	8000	9000	10000
		L3	6403	7403	8403	9403	6403	7403	8403	9403
		H1	14542	14592	14646	14648	15064	15068	15170	15172
		H2	10348	10398	10452	10454	10180	10184	10286	10288
		H3	11842	11892	11946	11948	12284	12288	12390	12392
		W	8000				8000
		B	10658				10658
重量(t)	小車重量Trolleyweight		11				13.6
weight	起重機總重Totalweight		92.2	99.9	110	118	106	120	129	135
最大輪壓(KN)Max.Wheelloading			286	305	322	340	286	305	322	340
薦用鋼軌(Kg/m)RailRecommended			43,50,QU80
電源PowerSupply			3AC380V50HZ
