MH型單梁門式起重機產品簡介

MH型單梁門式起重機是中小型可帶懸臂的簡易門式起重機，電動葫蘆采用CDI、MDI等形式，主梁是U型槽板與工字鋼焊接而成的組合梁，大車運行機構采用三合一驅動裝置。其適用起重量為3-16t，適用跨度為10-26米，工作環境溫度在-25—+40℃范圍內。其結構簡單、安裝、使用、維修方便，多用于工廠、貨場、碼頭、水電站等使用頻度低或額定起重量起吊次數少的場所。優點：貨期快、經濟實惠；缺點：使用中晃動相對較大、工作級別低，不適用繁重場合。本起重機設有地面、操縱室和遙控三種操縱形式以供用戶選擇使用。

本產品規格表示方法如如下：

（1）地面操縱

例：起重量：5t，跨度：22.5m，工作級別：A4

表示方法：MH3-22.5 A4

（2）操縱室操縱

例：起重量：10t，跨度：16.5m，工作級別：A5

表示方法：MH10t-16.5A5S

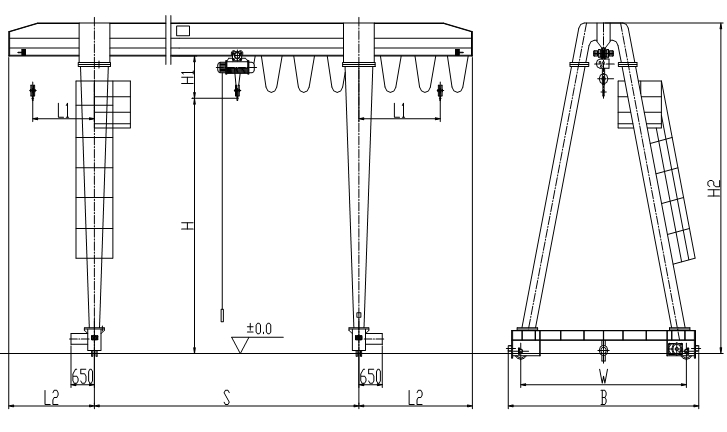

MH型單梁門式起重機主要尺寸圖紙：

MH型單梁門式起重機主要技術參數：

起重量Cap(t)		5
起升高度LiftingHeightH(m)		6					9
跨度Span(m)		10	14	18	22	26	10	14	18	22	26
工作制度Duty		A3-A5
起升速度LiftingSpeed		8,8/0.8m/min(標準起升速度為8m/min)
葫蘆運行速度Travelling		20、30m/min(標準葫蘆運行速度為20m/min)
起重機運行速度Travelling		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式Worktype		地控、室控、遙控
電源PowetSupply		3AC,380V,50HZ
裝機容量Chiefvolume		9.6KW		11KW			9.6KW		11KW
薦用軌道CraneRail		P18、P22
主要尺寸	H1	1320
MainDimension	H2	8656	8656	8656	8671	8671	11575	11575	11575	11899	11899
	W	6000					7600			7678
	B	6520					8120			8298
	L1	2	2.8	3.6	4.4	5.2	2	2.8	3.6	4.4	5.2
	L2	2.5	3.5	4.5	5.5	6.5	2.5	3.5	4.5	5.5	6.5
最大輪壓(KN)	有懸臂	64	65	73	83	90	68	69	77	88	95
Max.Wheelloading	無懸臂	52	53	57	65	68	55	56	60	69	72
起重機總重	有懸臂	8.9	9.2	11.7	15.1	17.4	9.9	10.1	13.1	16.7	19.1
Totalweight	無懸臂	8.34	8.3	10.2	13.4	14.6	9.6	9.9	11.6	15	16.3

起重量Cap(t)		10
起升高度LiftingHeightH(m)		6					9
跨度Span(m)		10	14	18	22	26	10	14	18	22	26
工作制度Duty		A3-A5
起升速度LiftingSpeed		4,4/0.4m/min,7,7/0.7m/min(標準起升速度為7m/min)
葫蘆運行速度Travelling		20、30m/min(標準葫蘆運行速度為20m/min)
起重機運行速度Travelling		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式Worktype		地控、室控、遙控
電源PowetSupply		3AC,380V,50HZ
裝機容量Chiefvolume		17KW		18.4KW		20KW	17KW		18.4KW		20KW
薦用軌道CraneRail		P24、P38
主要尺寸	H1	1450
MainDimension	H2	8510	8510	8860	8973	9075	11510	11510	11610	11712	11854
	W	6000		6130			7522		7550	7485
	B	6620		6880			8142		8300	8235
	L1	2	2.8	3.6	4.4	5.2	2	2.8	3.6	4.4	5.2
	L2	2.5	3.5	4.5	5.5	6.5	2.5	3.5	4.5	5.5	6.5
最大輪壓(KN)	有懸臂	115	120	125	142	149	120	121	132	149	156
Max.Wheelloading	無懸臂	90	93	99	111	116	94	97	106	117	121
起重機總重	有懸臂	11.9	13.4	16.7	22.4	24.8	13.5	15.1	19.2	24.8	27.1
Totalweight	無懸臂	11.1	12.2	14.8	19.6	21.2	12.8	13.9	17.3	22	23.5

起重量Cap(t)		16
起升高度LiftingHeightH(m)		6					9
跨度Span(m)		10	14	18	22	26	10	14	18	22	26
工作制度Duty		A3-A5
起升速度LiftingSpeed		3.5,3.5/0.35m/min(標準起升速度為3.5m/min)
葫蘆運行速度Travelling		20、30m/min(標準葫蘆運行速度為20m/min)
起重機運行速度Travelling		20、30、45m/min(標準起重機運行速度為30m/min)
操縱方式Worktype		地控、室控、遙控
電源PowetSupply		3AC,380V,50HZ
裝機容量Chiefvolume		19KW		20.6KW		27KW	19KW		20.6KW		27KW
薦用軌道CraneRail		P24、P38
主要尺寸	H1	1900
MainDimension	H2	8982	9117	9117	9492	9492	11982	12117	12117	12492	12492
	W	6130	6000		6430		6130	6000		6430
	B	6880	6750		7180		6880	6750		7180
	L1	2	2.8	3.6	4.4	5.2	2	2.8	3.6	4.4	5.2
	L2	2.5	3.5	4.5	5.5	6.5	2.5	3.5	4.5	5.5	6.5
最大輪壓(KN)	有懸臂	168	173	184	198	206	176	186	192	209	217
Max.Wheelloading	無懸臂	140	144	148	157	161	148	152	155	166	170
起重機總重	有懸臂	16	19	21.5	26.1	28.8	18.8	22.1	13.1	16.7	19.1
Totalweight	無懸臂	15.1	17.4	19.2	22.8	24.6	18	20.6	22	26.3	28.2
